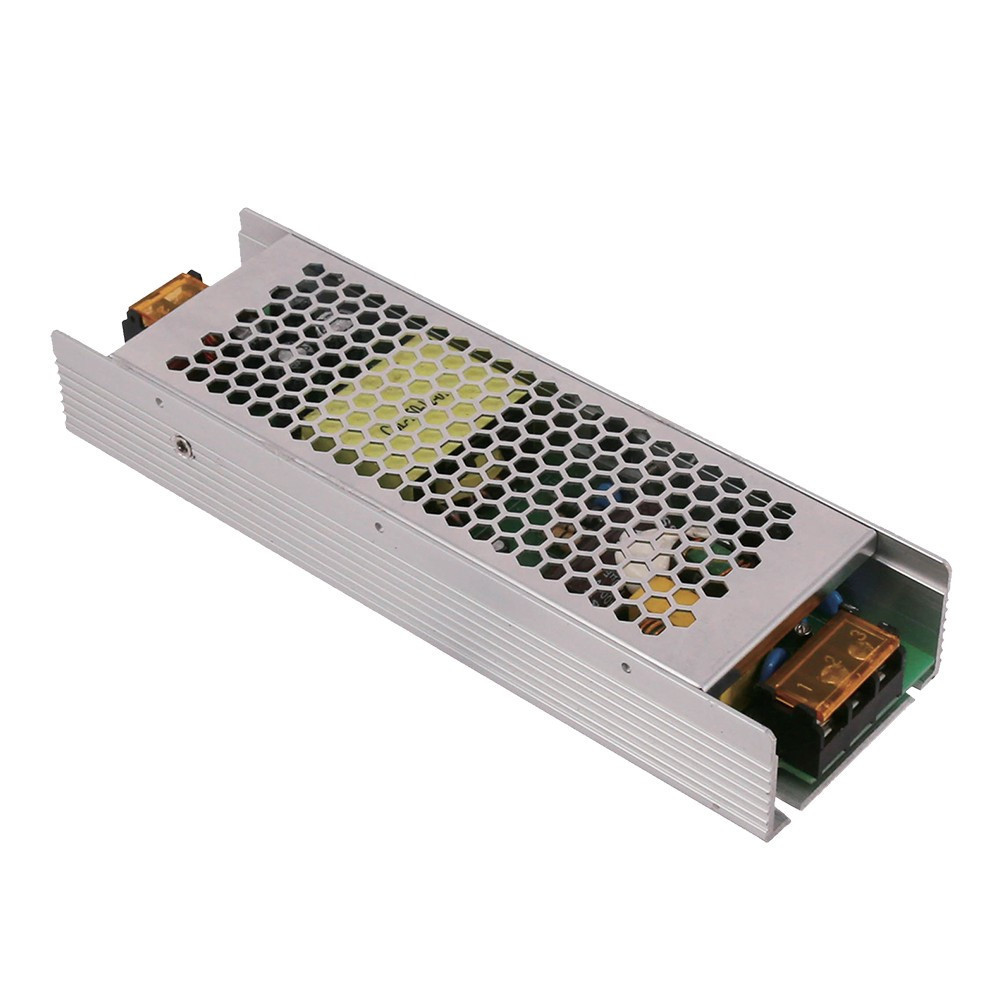

Előírások:
- Cikkszám: 6273
- LED-re alkalmas TRIAC fényerőszabályzóval szabályozható
- Kimeneti feszültség: DC 12V
- Névleges áram: 12.5 A
- Névleges teljesítmény: 150 W
- Bemeneti feszültség: AC 200 - 240 V
- Frekvencia: 50/60 Hz
- Bemeneti áram: 1.33A / 200-240VAC
- Működési hőmérséklet: -30°C / + 50°C
- Termék mérete: 203 x 64 x 33 mm
- Biztonsági tanúsítványok: IP20; CE és RoHS
Kérjük, vegye figyelembe, hogy egy bizonyos mennyiségű áramáramból származó összes tápegységnek szüksége van egy bizonyos kábelkeresztmetszetre is, amelyen keresztül a terhelés a másodlagos oldalon van csatlakoztatva.
A túl kicsi kábelkeresztmetszet gyorsan a tápegység alkatrészeinek túlterheléséhez vezethet. Ezért itt adunk egy táblázatot, hogy meghatározhassa az áramköréhez szükséges keresztmetszetet.
|
Max.
Aktuális
|
Teljesítmény
12 V-on
|
Teljesítmény a
24 V
|
Min. keresztmetszet
v. Kábelek
|
|
9 Erősítő
|
108 watt
|
216 watt
|
1,5 mm²
|
|
15 amper
|
180 watt
|
360 watt
|
2,5 mm²
|
|
18 amper
|
216 watt
|
432 watt
|
4 mm²
|
|
23 amper
|
276 watt
|
552 watt
|
6 mm²
|
|
33 amper
|
396 watt
|
792 watt
|
10 mm²
|
|
48 amper
|
576 watt
|
1152 watt
|
16 mm²
|
|
58 amper
|
696 watt
|
1392 watt
|
25 mm²
|
Fém házas tápegység a 12 Voltos, LED modulok, LED szalagok, LED lámpák üzemeltetéséhez. Rövidzárlat és túlfeszültség ellen védett, nem éghető fém ház, csatlakozó a földelés bekötéséhez is. CE, RoHS certifikáció.
LED tápegység 12 Volt, ipari (24 Watt/2A) OP
Lemezházas tápegység stabilizált 12 voltot igénylő LED világítások működtetéséhez. Túlterhelni nem szabad, legfeljebb a névleges teljesítmény 80%-át javasolt kihasználni, azaz erről a trafóról maximum 19.2 wattnyi ledet ajánlott működtetni.
Beltéri kivitel, ezáltal csakis párától-víztől-nedvességtől mentes környezetben alkalmazható. A perforált fém házas LED trafó beépíthető műanyag szerelődobozba, gipszkarton álmennyezetbe, bútorba is, de csak akkor, ha a szellőzéshez szükséges hely biztosított! A szellőzés biztosítása érdekében beépített elhelyezés esetén célszerű a tápegység méreténél legalább kétszer nagyobb dobozba építeni!
Az ipari, fém házas tápegységeket minden esetben csak megfelelő ismeretekkel rendelkező szakember csatlakoztassa a hálózathoz. Ettől függetlenül azonban az ipari tápegységeken lévő jelöléseket szeretnénk bemutatni:
